重新定义“工业味精”
如果说芯片是电子产品的“大脑”，那么胶黏剂就是遍布全身的“神经网络”——它不再只是负责连接，而是开始承担导热、导电、抗震、屏蔽、甚至应力管理的系统性职能。
在智能穿戴设备里，二十余种功能胶层协同工作，厚度却可能不及一张纸；在AI服务器的散热模组中，导热胶的热阻每降低0.1°C/W，可能意味着每年数百万度的电费节省。
这早已不是一个辅材的故事，而是一个关乎“能效比”和“集成度”的核心技术叙事。
万亿赛道的“三重门”
纵观下游需求，电子胶的爆发并非线性增长，而是三个不同维度的需求正在同时形成合力：
第一重门：算力时代的“散热鸿沟”
AI集群和数据中心的PUE（电能利用效率）不断逼近极限。行业共识是：数据中心约43%的能耗用于散热，而传统的风冷已无力应对高功率密度。这倒逼液冷与高导热界面材料（TIM）走向前台。我们看到的不仅是导热系数从3W到8W的数值竞赛，更是对材料长期可靠性的极端拷问——在70°C以上的密闭机柜中服役十年，胶层能否不干涸、不泵出？这是“耐力赛”，也是“硬科技”的分水岭。
第二重门：精密制造里的“微米级手术”

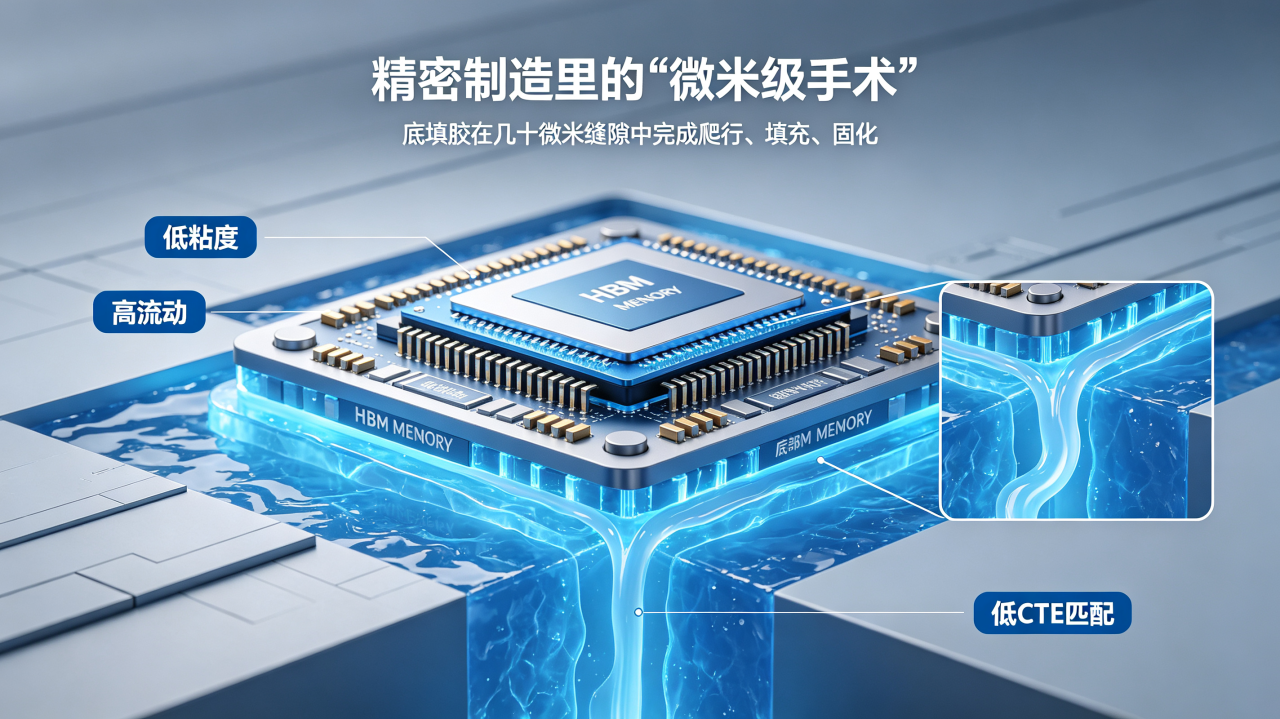

在半导体先进封装和折叠屏铰链处，点胶精度已经进入微米级。以底部填充胶为例，它要在几十微米的缝隙中瞬间完成“爬行-填充-固化”，同时热膨胀系数要与硅片无限接近。这不是简单的化工合成，而是流变学、热力学与高分子物理学的交叉艺术。
这种在高利润、高技术壁垒地带的国产替代，正在从“可用”向“好用”跨越。
第三重门：人机交互的“隐形铠甲”
从折叠屏可承受20万次弯折的OCA光学胶，到AR眼镜光波导中透光率99%以上的贴合胶，新一代消费电子对胶层提出了“近乎矛盾”的要求：既要柔性，又要硬度；既要极薄，又要高强度；既要瞬间定位，又要长久耐候。
能够同时驾驭这些“矛盾体”的配方，就是下一代智能硬件的入场券。

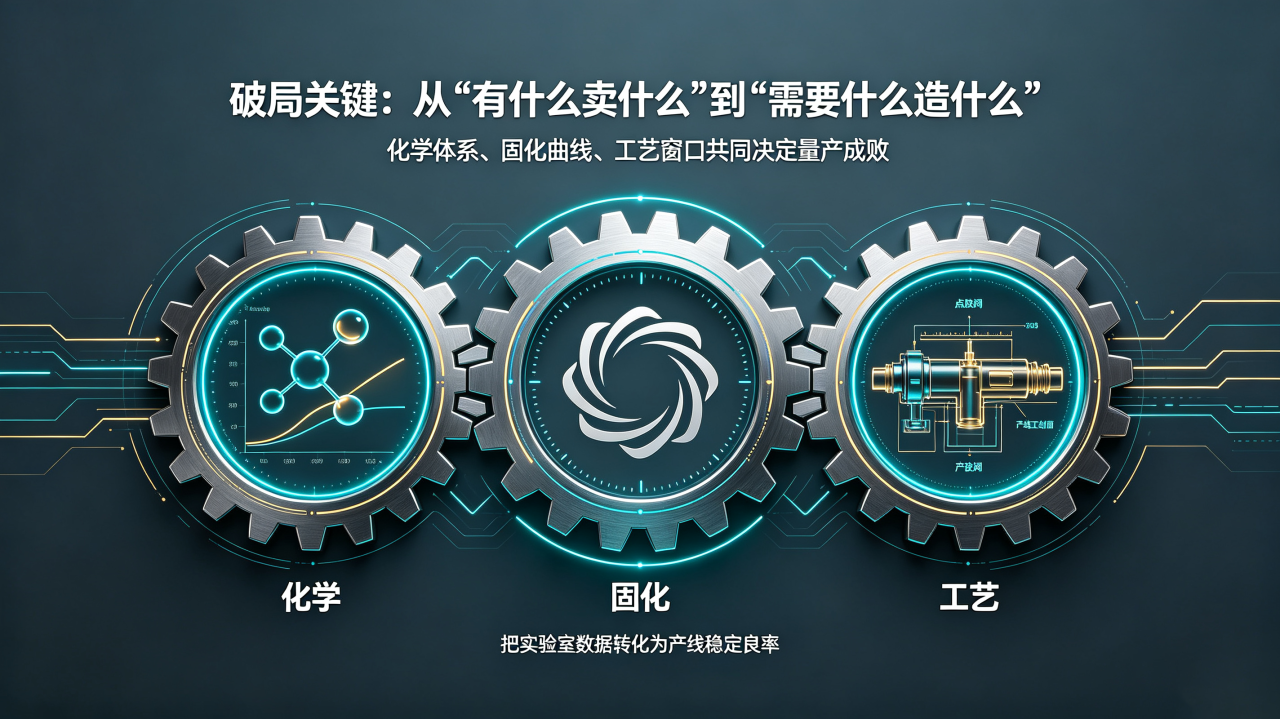

破局关键：需求驱动
1. 化学体系的“取舍哲学”
有机硅的耐候与柔弹、环氧的高强与粘接、聚氨酯的耐磨与坚韧、丙烯酸的快速与透明……没有全能选手，只有最优解。比如在需要长期散热的场景，我们倾向硅系；在要求刚性结构固定的场景，环氧系则更具优势。关键是，在性能天花板与工艺窗口之间找到那个“甜蜜点”。
2. 固化曲线的“时间博弈”
产线的节拍容不得等待。UV秒固、热固精准、湿气固化灵活、压敏粘接零秒成型——现在的趋势是“混合固化”：UV先定型抢时间，湿气再后固化保深层。
这既解决了阴影区的固化痛点，又把对产线效率的影响降到了最低。
3. 工艺窗口的“相容性挑战”
这是最多“坑”的地方。胶材的触变性是否匹配高速点胶阀？施胶后是否与周边防水胶、导电泡棉发生化学反应？热压工艺会不会导致溢出污染金手指？懂配方的很多，懂产线工艺的才是真正的“实战派”。
我们一直在做的，就是把实验室的数据，转化为产线上稳定的良率。

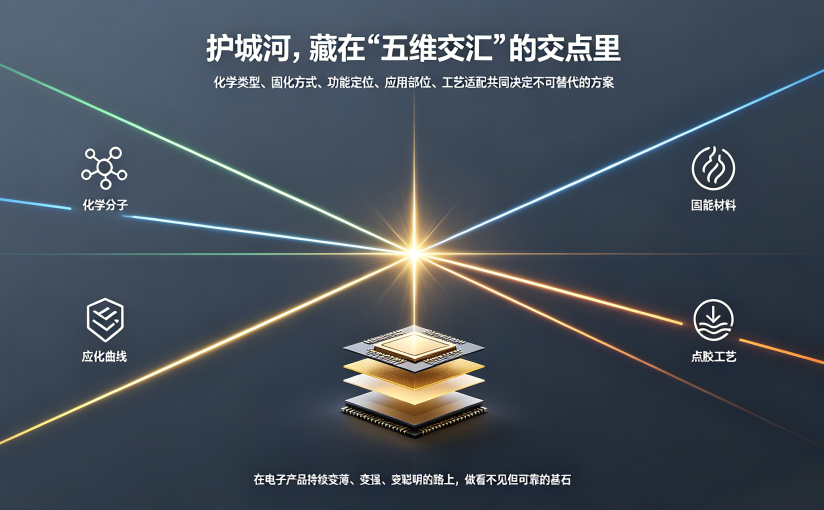

五维交汇定胜负
回顾电子胶的选型全过程：化学类型决定了性能的上限，固化方式锁定了效率的边界，功能定位赋予了产品的价值，应用部位带来了严苛的约束，工艺适配则决定了量产的生死。
当这五个维度的信息交汇于一处时，那些能够精准命中每一个坐标点的产品方案，才是真正不可替代的。
在电子产品持续变薄、变强、变聪明的路上，拜高迈道愿做那个“看不见”但最可靠的基石。
